Territorio, ambiente e paesaggio
Rilievi per il territorio e l'ambiente
Rilievo da drone, GNSS e laser scanner di torrenti, argini, aree verdi e grandi estensioni di terreno. Restituiamo ortofoto georiferite, nuvole di punti classificate, modelli del terreno (DTM, DSM), carte a curve di livello, piani quotati e sezioni per la progettazione e il monitoraggio del territorio.

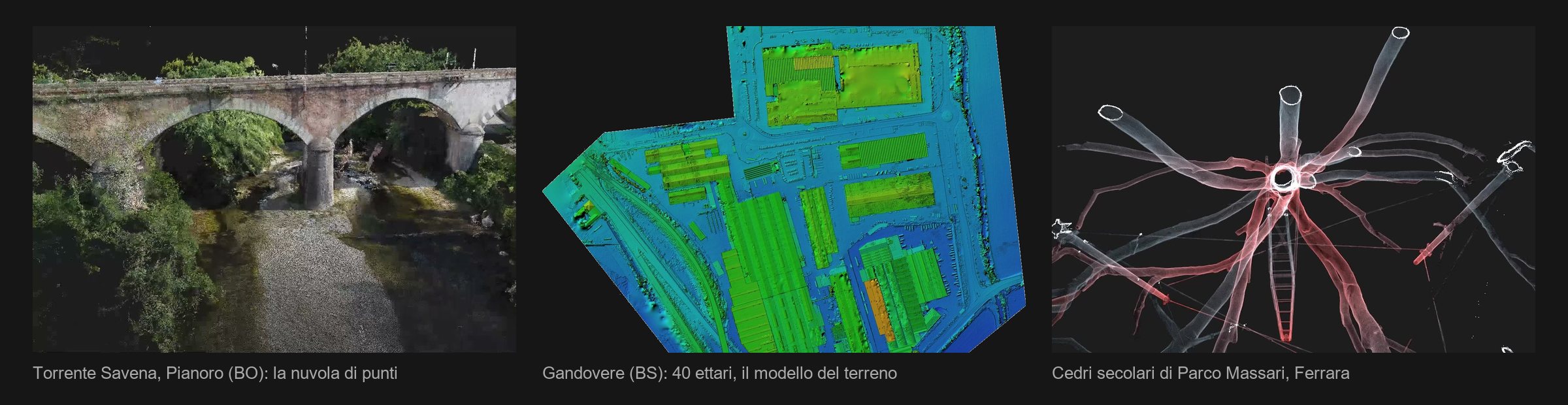

Tre esempi: il torrente Savena a Pianoro (BO) in corrispondenza del ponte, quaranta ettari di terreno sul Gandovere (BS) e i cedri secolari di Parco Massari a Ferrara.
Cosa rileviamo
- Torrenti, fiumi e canali: sezioni d'alveo, sponde e argini, anche in più campagne per seguire un cantiere.
- Manufatti idraulici: briglie, traverse, soglie, difese spondali, ponti e tombini, con le quote e le interferenze con l'alveo.
- Dighe e invasi: paramenti, sponde e versanti dell'invaso.
- Aree portuali e costiere: banchine, moli, scogliere e linea di riva, con ortofoto e modello del terreno.
- Aree estese, anche di decine di ettari: ortofoto e modelli del terreno.

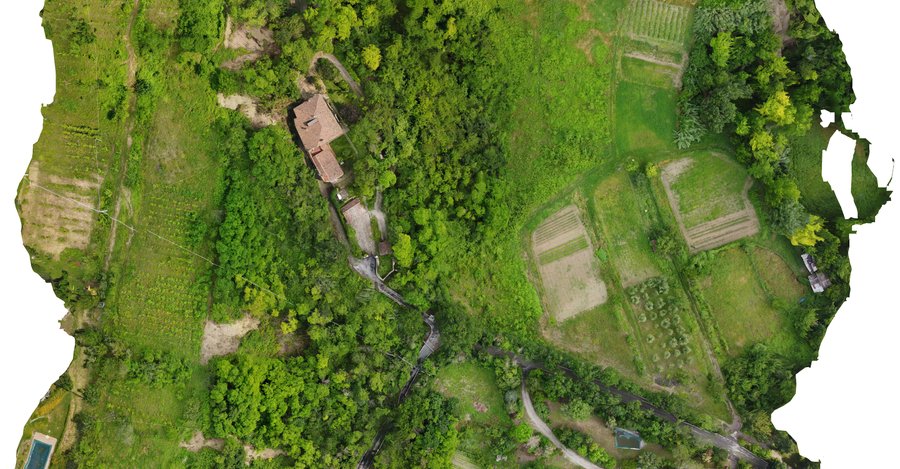

- Cave e frane: volumi di scavo e di riporto, confronto fra rilievi in date diverse per quantificare il materiale movimentato.
- Discariche e aree di cantiere: ortofoto, curve di livello, piano quotato e calcoli di volume.
- Censimento arboreo: posizione georiferita di ogni albero, diametro del tronco a 1,30 m da terra, altezza e ampiezza della chioma, pronti per il GIS. Per gli alberi monumentali, la geometria completa di tronco e chioma con il laser scanner.
Drone e GNSS
Il volo è pianificato in strisciate con ricoprimento longitudinale e trasversale stabilito in base alla risoluzione richiesta. I punti d'appoggio a terra, misurati in GNSS NRTK, inquadrano il blocco fotogrammetrico. Per esempio, nel rilievo dei torrenti Gandovere e Laorna (BS), circa 40 ettari, i punti d'appoggio sono stati più di 60 e le foto 2.700, con un'incertezza dei punti dell'ordine del centimetro verificata su punti di controllo indipendenti.
Di base lavoriamo nel sistema di riferimento nazionale RDN2008 (ETRF2000), in proiezione UTM nel fuso di competenza, con quote ortometriche riferite al livello medio del mare (Genova 1942), ottenute dalle quote ellissoidiche GNSS mediante il modello di geoide ufficiale dell'IGM: il rilievo si sovrappone alla cartografia regionale e le campagne ripetute nel tempo sono confrontabili fra loro. Possiamo però consegnare in qualsiasi altro sistema di riferimento, anche locale o già adottato dal progetto. Se serve, materializziamo a terra vertici di coordinate note e ne consegniamo le monografie, così chi torna sul posto per un cantiere o un nuovo rilievo si aggancia agli stessi punti.
Vegetazione e acqua
Dove la vegetazione è fitta la fotogrammetria restituisce le chiome e non il terreno: il DTM si ricostruisce classificando la nuvola di punti e le zone a minore affidabilità sono indicate negli elaborati. Per questo conviene volare in inverno, con la vegetazione spoglia. Nei boschi fitti tutto l'anno si ricorre al LiDAR da drone, che raggiunge il terreno fra le foglie.
Né la fotogrammetria né il laser vedono sotto il pelo dell'acqua: la parte bagnata dell'alveo si rileva per punti, in GNSS o con stazione totale.
Cosa consegniamo
- L'ortofoto georiferita, in GeoTIFF, TIFF, JPG o PNG.
- Il modello digitale del terreno (DTM) e delle superfici (DSM), in GeoTIFF; sul Gandovere con passo di griglia di 10 cm.
- Piano quotato e curve di livello in DWG.
- Sezioni trasversali e profili in DWG.
- I calcoli di volume e il confronto con un rilievo precedente.
- La nuvola di punti in LAS/LAZ o E57.
- Le tavole in PDF e la relazione con il sistema di riferimento e i punti d'appoggio.
Dai nostri rilievi

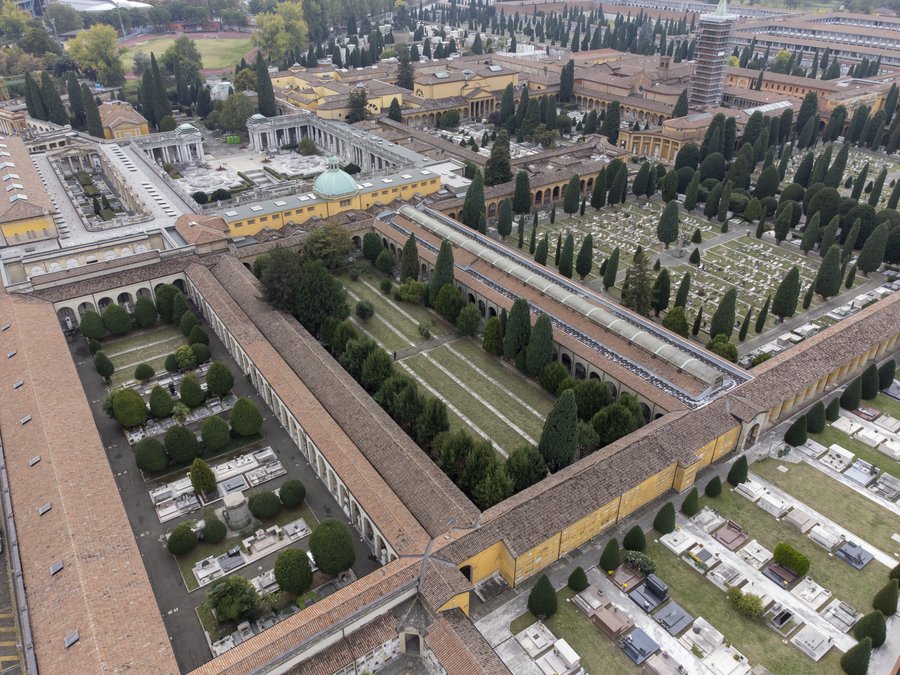

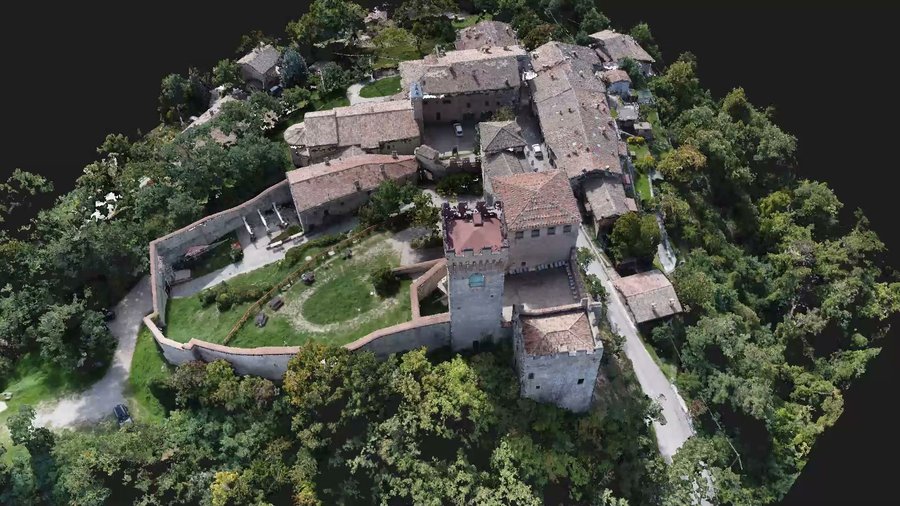

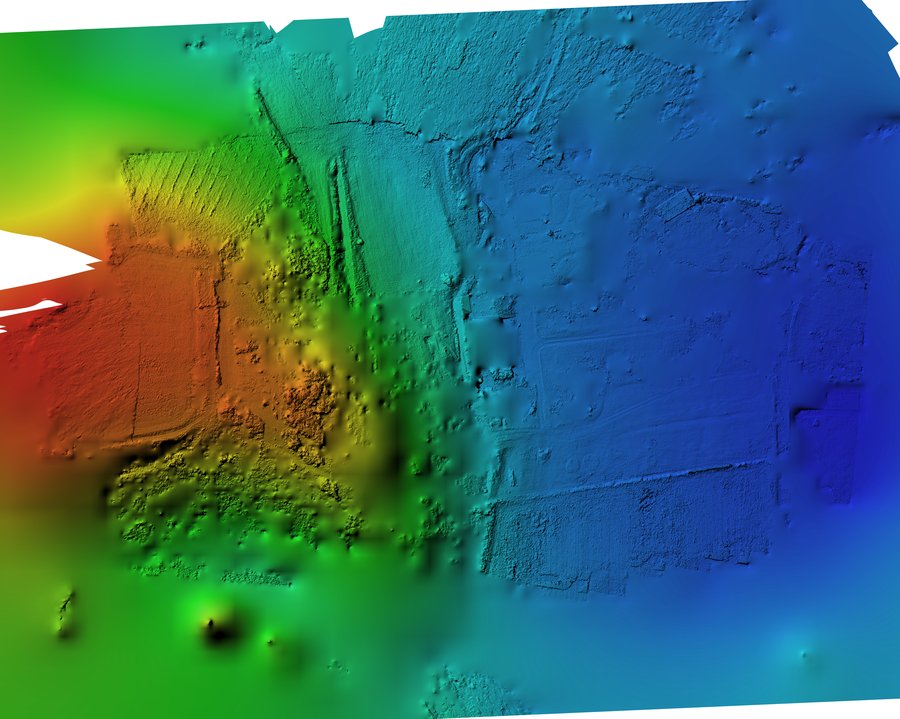

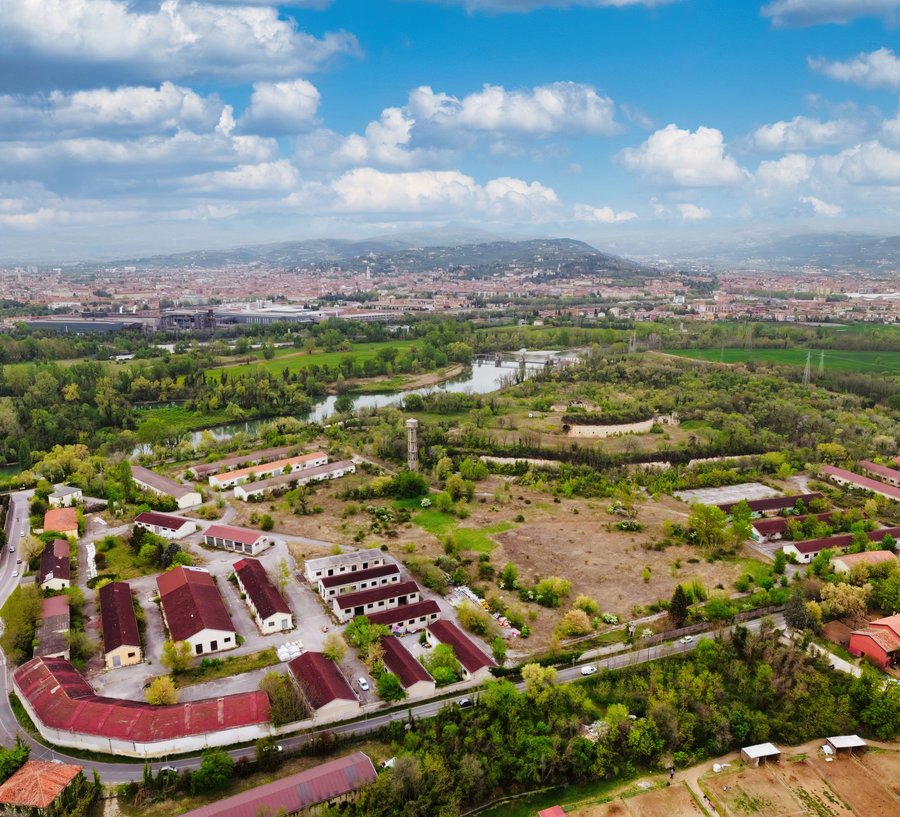

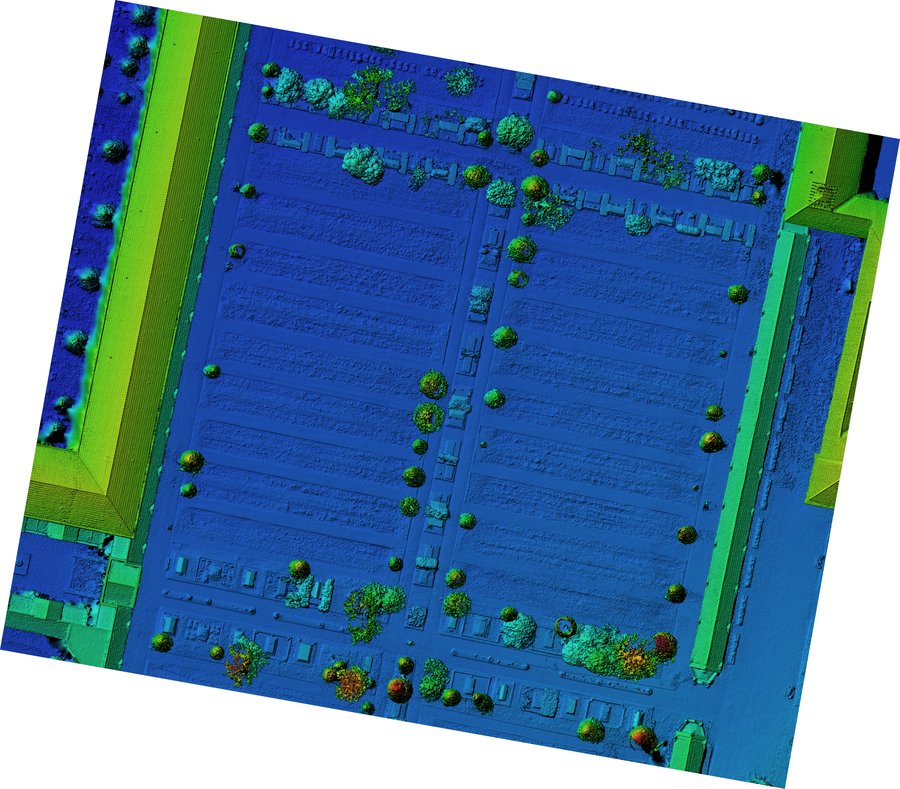

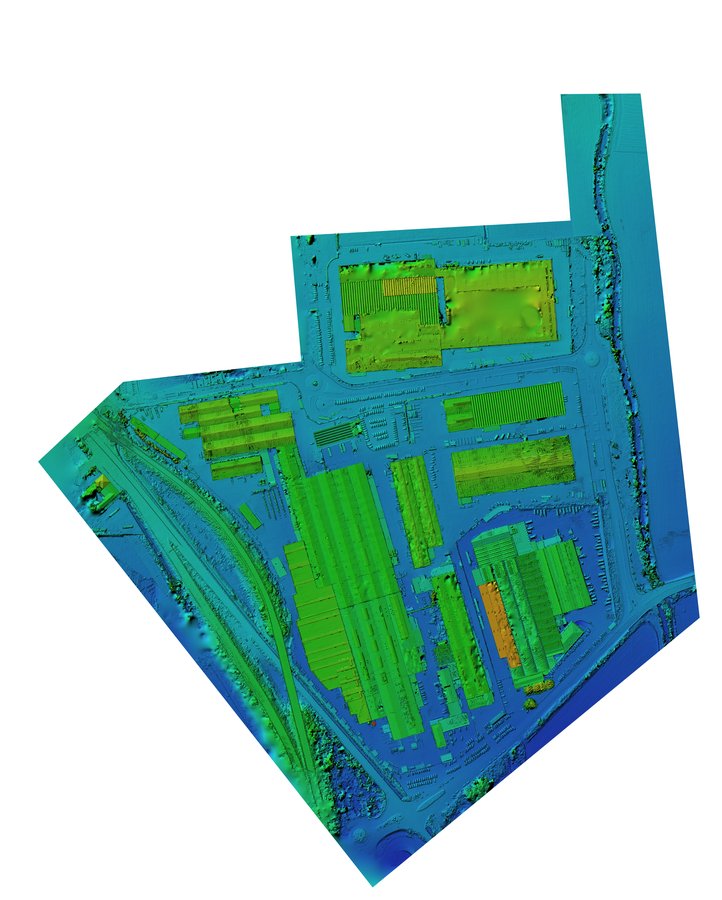

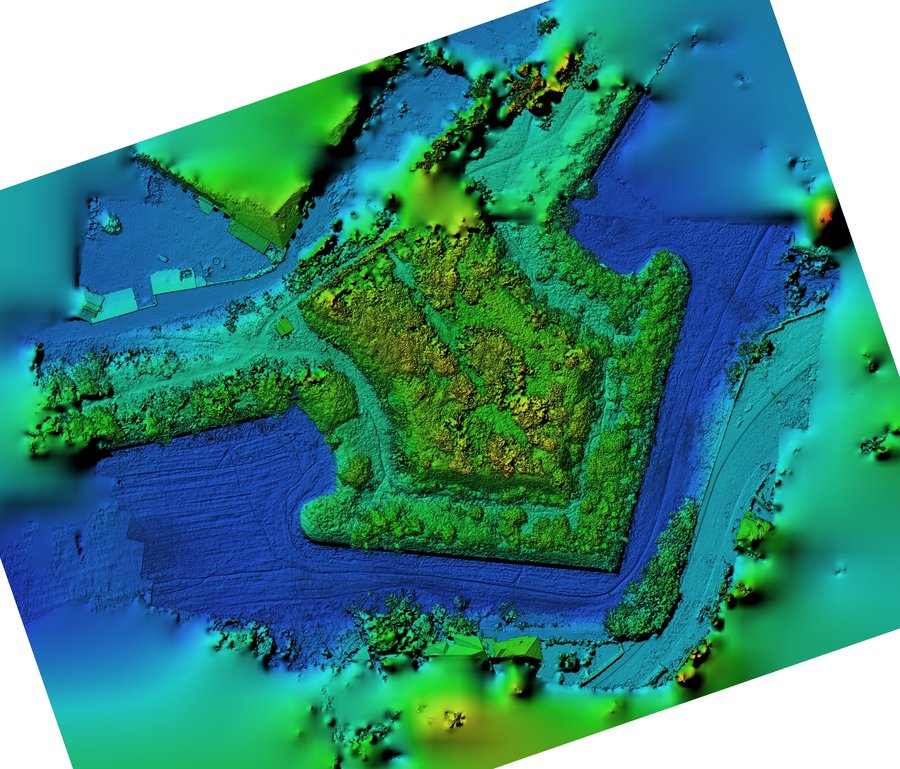

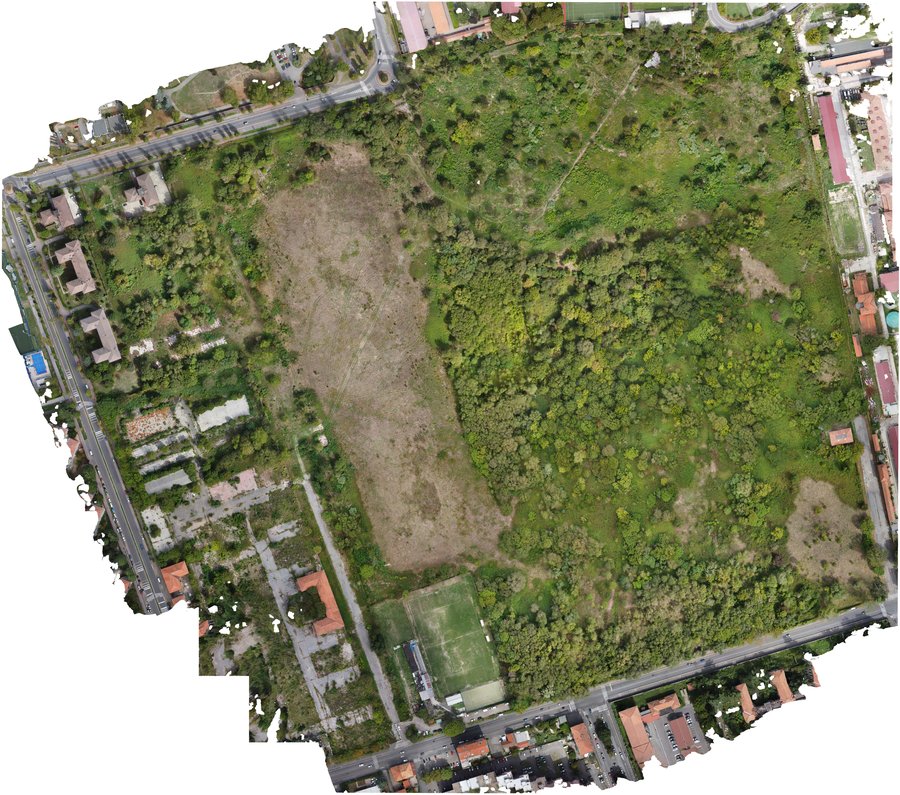

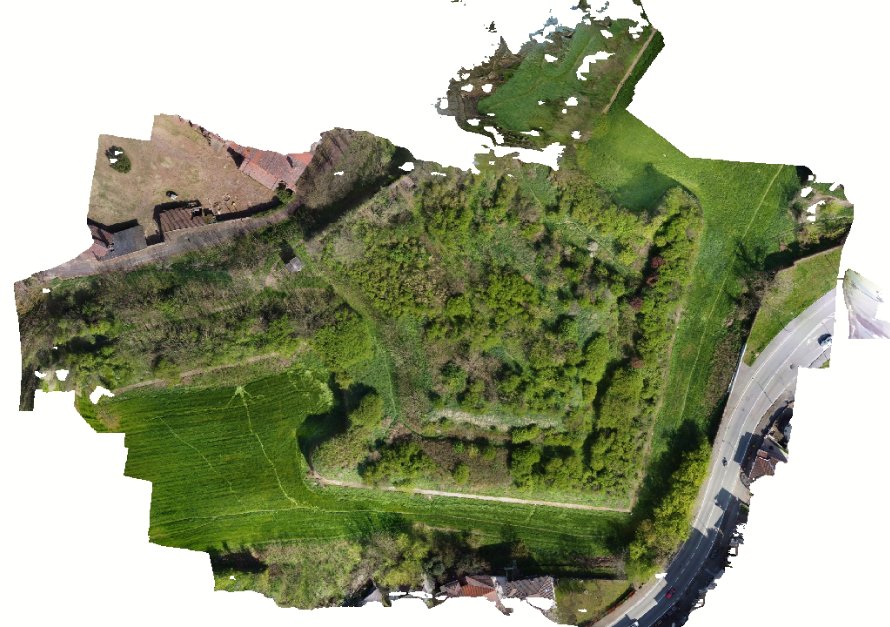

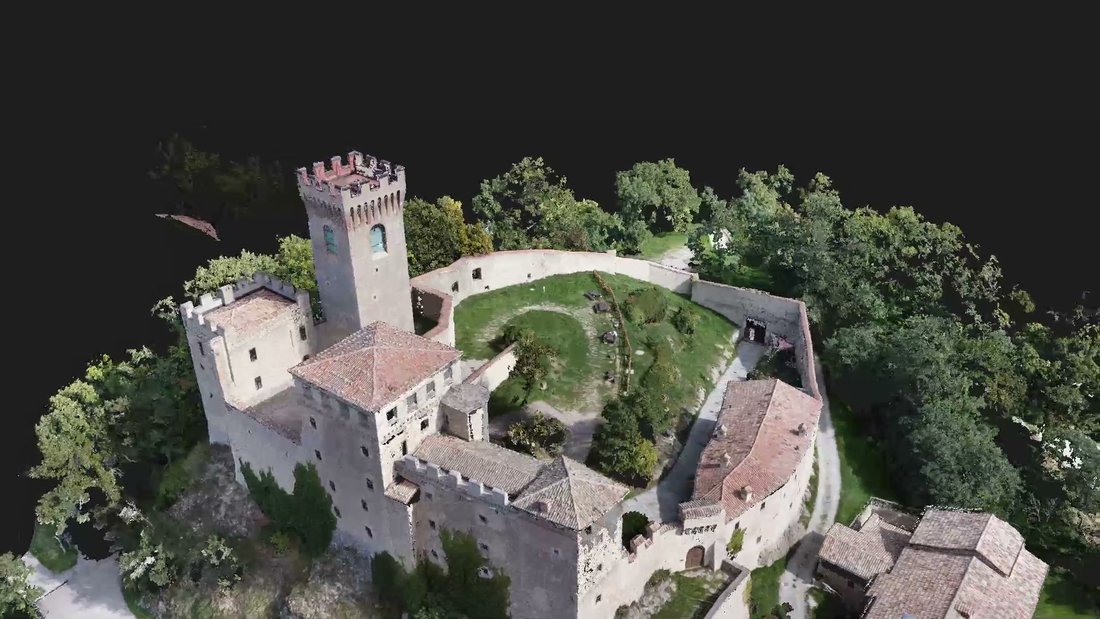

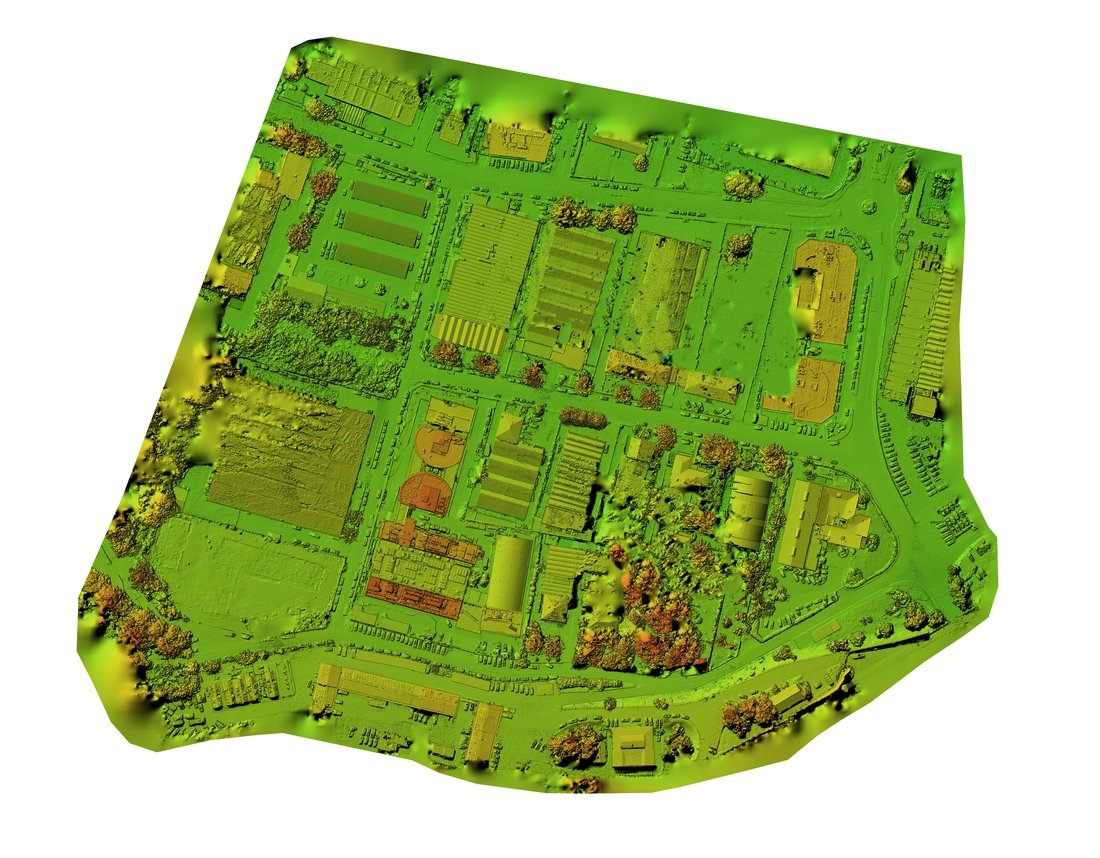

Modelli del terreno, ortofoto da drone e nuvole di punti di aree verdi, torrenti, versanti e borghi.
Alcuni lavori

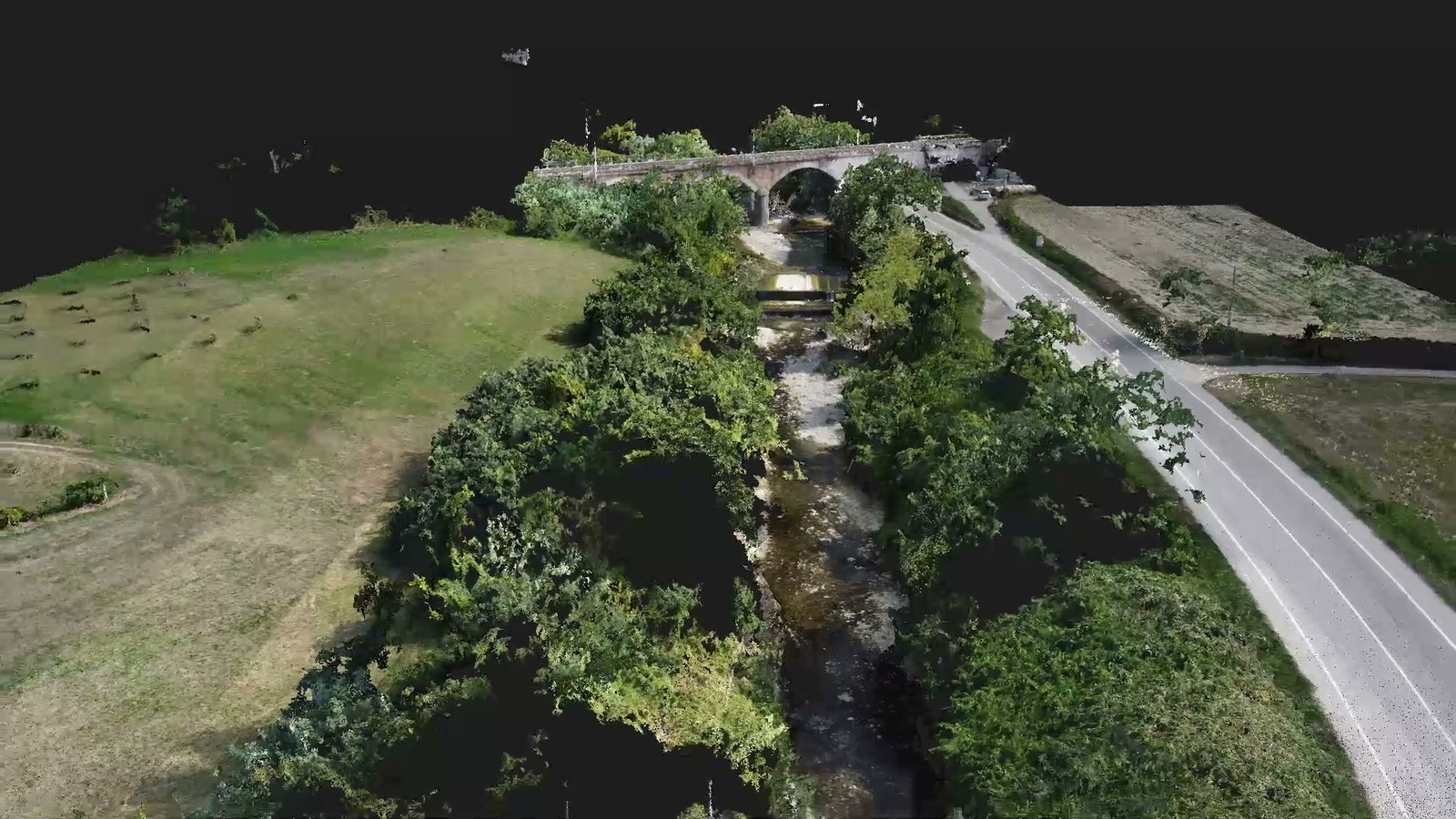

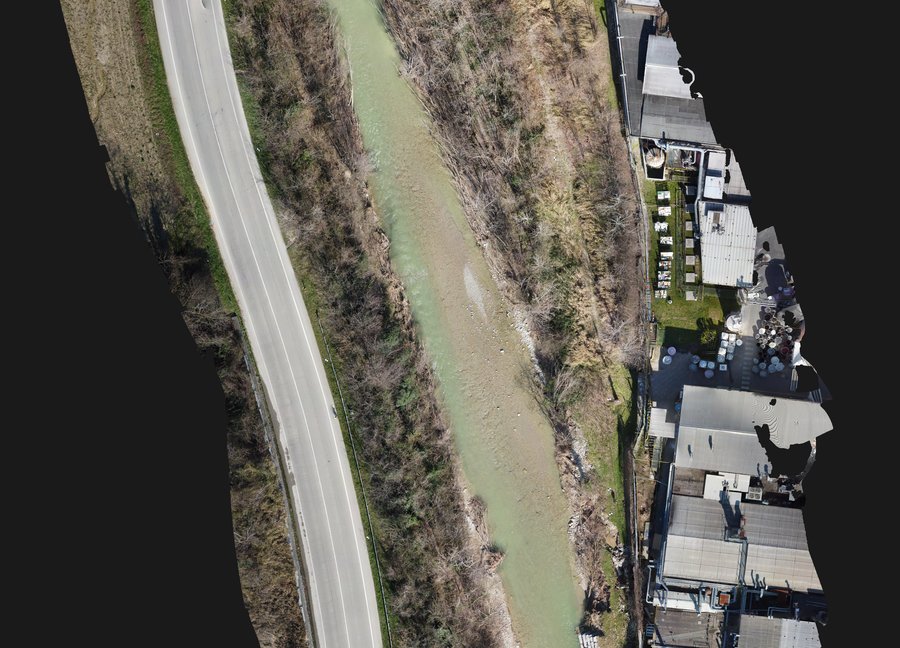

Torrente Savena, PianoroTre campagne fra il 2024 e il 2025: ortofoto a 5 cm per pixel, sezioni d'alveo e picchetti lungo il tratto in lavorazione.
Gandovere e Laorna, BresciaCirca 40 ettari fra due torrenti: 2.700 foto da drone, più di 60 punti d'appoggio GNSS, DTM con passo di 10 cm.

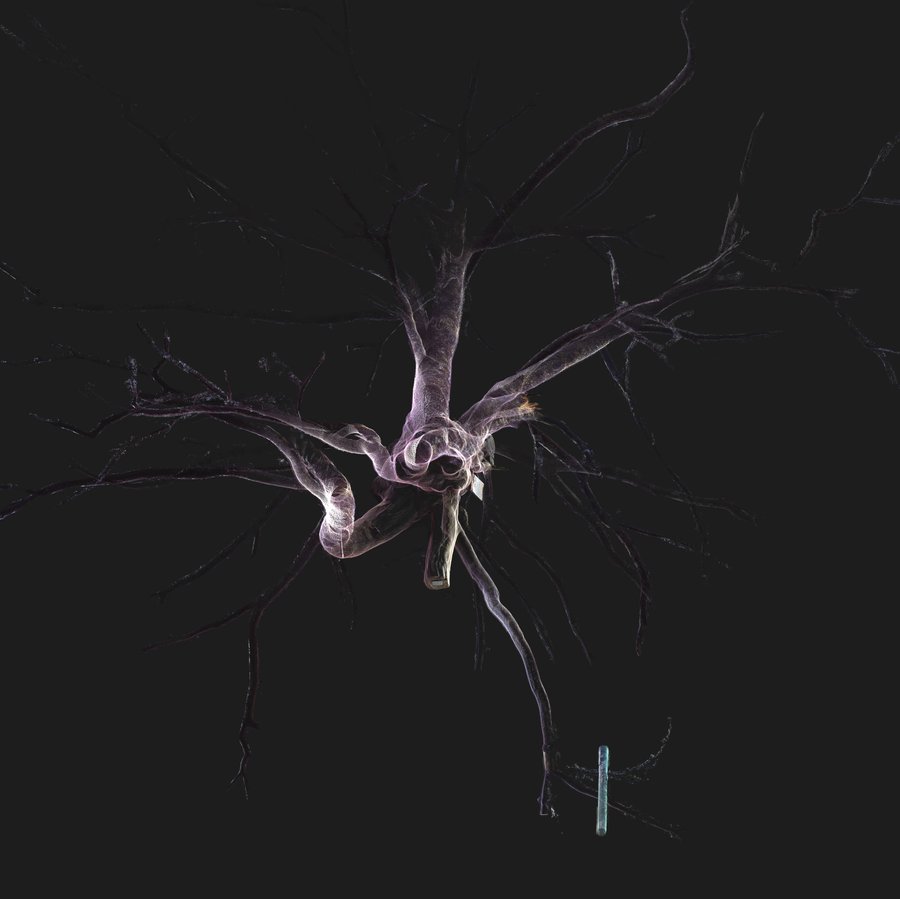

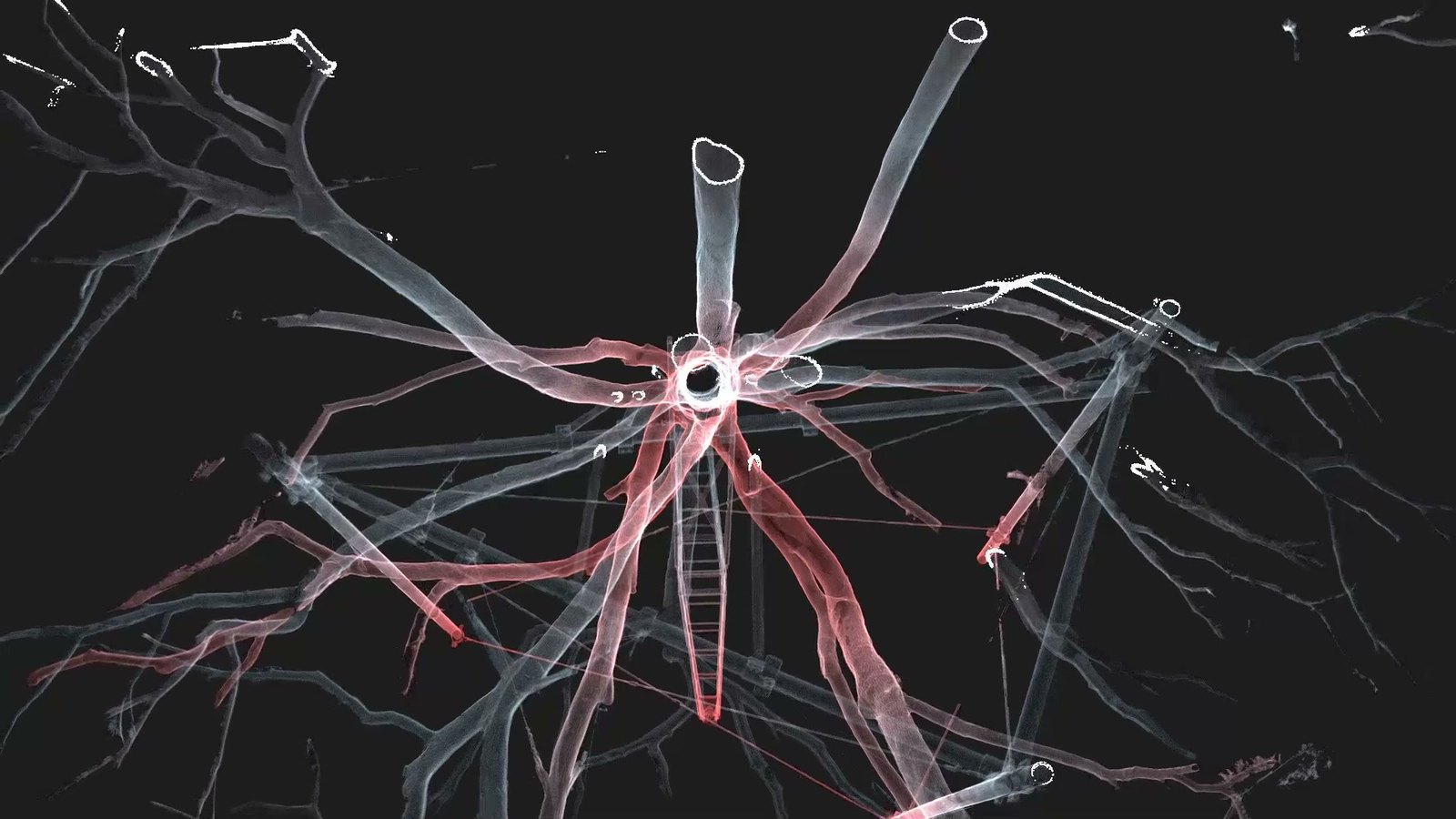

Cedri di Parco Massari, FerraraDue cedri del Libano secolari, 32 stazioni laser, nuvola classificata in tronco e chioma, inquadrata su capisaldi materializzati per poter ripetere il rilievo.
Area di discarica, Modena11 ettari, più di 2.500 foto da drone: ortofoto, curve di livello, piano quotato e il modello 3D consultabile online.
Tutti gli esempi: ambiente e paesaggio.
Domande frequenti
Il drone vede il terreno sotto gli alberi?
Con la fotogrammetria solo dove il terreno è visibile fra le chiome, quindi molto meglio in inverno. Nei boschi fitti si usa il LiDAR da drone, che raggiunge il terreno.
Che dettaglio ha un'ortofoto da drone?
Dipende dalla quota di volo e dalla fotocamera. Sul Savena l'ortofoto è a 5 cm per pixel; per i particolari si vola più bassi.
In che sistema di riferimento consegnate?
Di base in RDN2008 (ETRF2000) con proiezione UTM e quote ortometriche sul livello medio del mare (Genova 1942), ma possiamo consegnare in qualsiasi altro sistema, anche locale. Se serve, materializziamo vertici di coordinate note e ne consegniamo le monografie.
Serve un permesso per volare?
Dipende dalla zona. Lo verifichiamo noi prima del preventivo e, se serve, seguiamo la pratica ENAC.
Da cosa dipende il prezzo?
Dall'estensione dell'area, dal numero di punti d'appoggio, dalla vegetazione, dagli accessi e da cosa va consegnato: solo ortofoto o anche modelli del terreno, sezioni e tavole.
Cosa vi serve per un preventivo?
La zona (anche solo un perimetro su una mappa), cosa volete ottenere e, se ci sono, rilievi precedenti da cui partire.
Avete un'area da rilevare?
Indicateci l'area (anche su una mappa) e la finalità del rilievo: vi rispondiamo con un'offerta.
